產品介紹

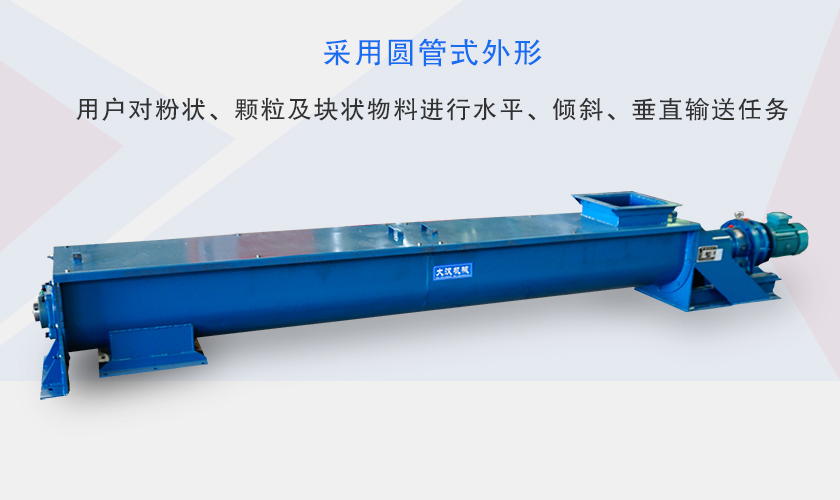

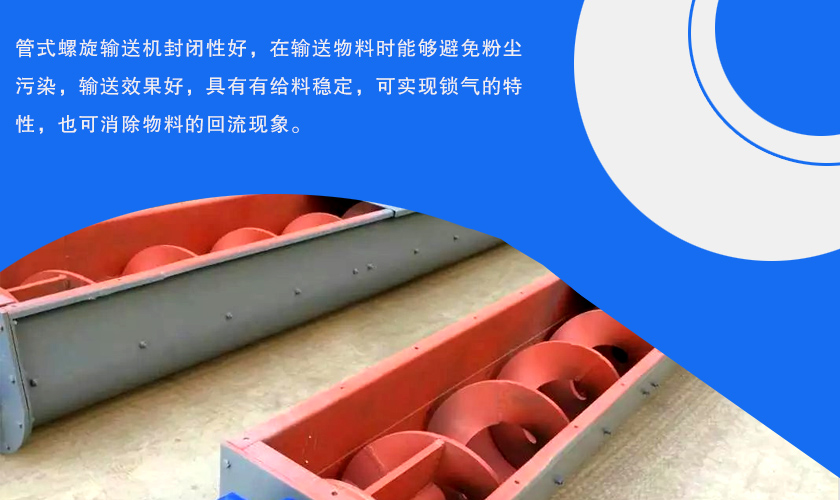

單管螺旋輸送機主要是采用圓管式外形，主要用戶對粉狀、顆粒及塊狀物料進行水平、傾斜、垂直輸送任務。管式螺旋輸送機封閉性好，在輸送物料時能夠避免粉塵污染，輸送效果好，具有有給料穩定，可實現鎖氣的特性，也可消除物料的回流現象。

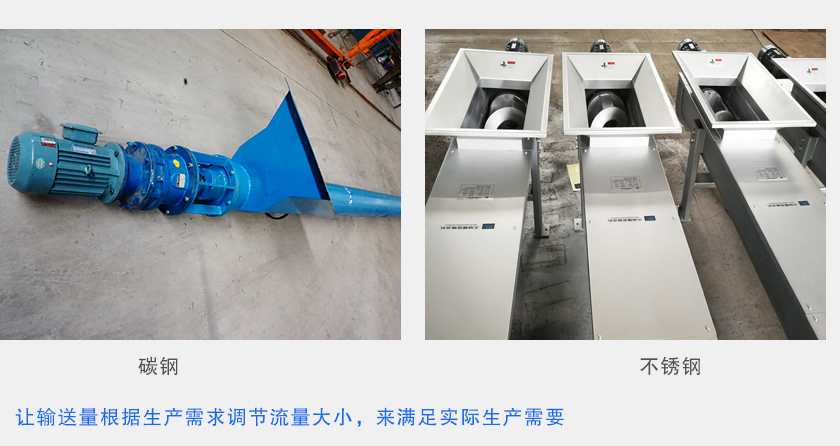

大漢單管螺旋輸送機機殼采用碳鋼、不銹鋼等材質設計，還可按照輸送物料的性質定制化設計，電機根據使用需要可采用4級、6級、50HZ、60HZ、380伏、400伏、415伏、防爆、變頻調速、電磁調速等讓輸送量根據生產需求調節流量大小，來滿足實際生產需要。

行業應用

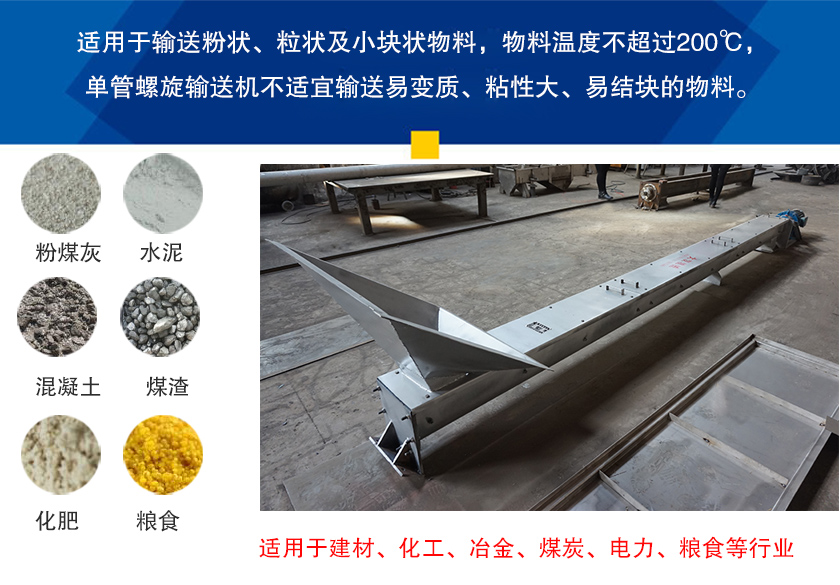

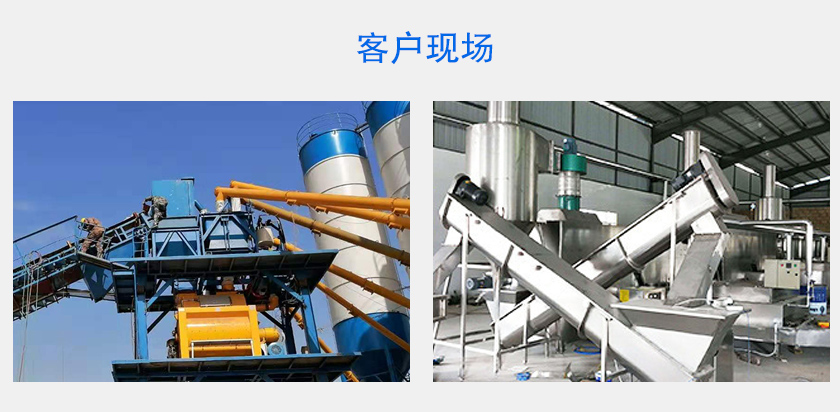

單管螺旋輸送機適用于建材、化工、冶金、煤炭、電力、糧食等行業，適用于輸送粉狀、粒狀及小塊狀物料，如粉煤灰、水泥、混凝土、煤渣、化肥、糧食等，物料溫度不超過200℃，單管螺旋輸送機不適宜輸送易變質、粘性大、易結塊的物料。

突出優勢

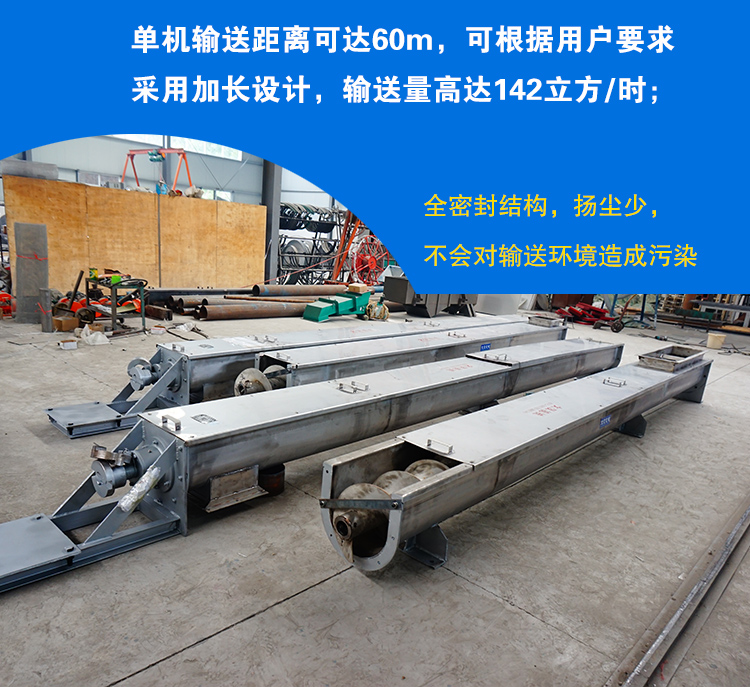

1、單機輸送距離可達60m，可根據用戶要求采用加長設計，輸送量高達142立方/時；

2、無中間吊軸承，在輸送物料過程中不易出現堵塞和卡料的現象，也不會因潤滑油造成對物料的污染；

3、全密封結構，揚塵少，不會對輸送環境造成污染；

4、出料端設置有清掃裝置，可保證輸送環境衛生；

5、外殼采用無縫鋼管制作,端部采用法蘭互相連接成一體，剛性好。

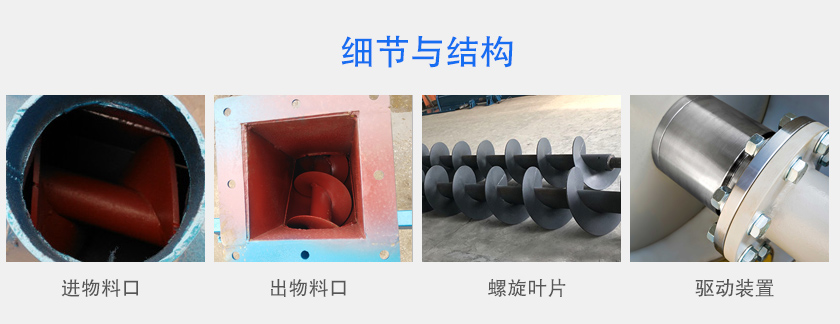

細節與結構

單管螺旋輸送機注油由進出物料口、螺旋葉片、筒體、驅動裝置等組成；

工作原理

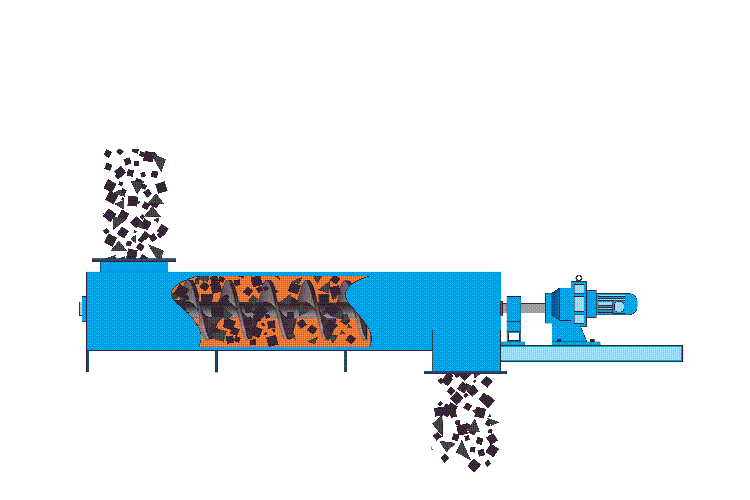

單管螺旋輸送機是利用旋轉的螺旋將物料沿著機殼內推移來實現輸送工作的，當物料由進料口送入單管螺旋給料機的殼體后，內部螺旋槽內的物料受到離心力與管壁摩擦力的作用，隨著螺旋葉片一起轉動，在重力的作用下使物料沿螺旋槽下滑，從而物料得以向前推進輸送，均勻由單管螺旋輸送機出料口排出。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

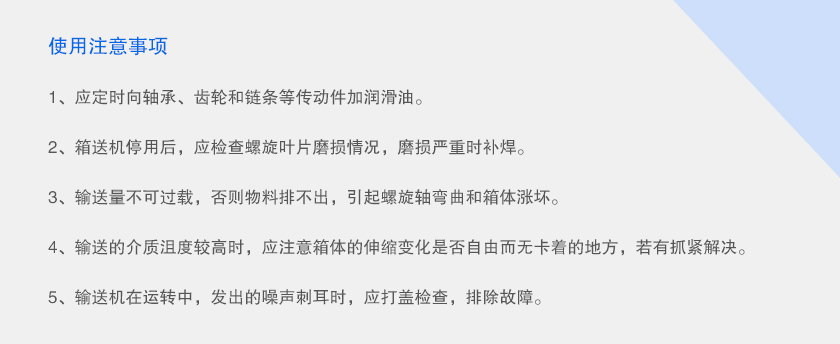

使用注意事項：

1、應定時向軸承、齒輪和鏈條等傳動件加潤滑油。

2、箱送機停用后，應檢查螺旋葉片磨損情況，磨損嚴重時補焊。

3、輸送量不可過載，否則物料排不出，引起螺旋軸彎曲和箱體漲壞。

4、輸送的介質沮度較高時，應注意箱體的伸縮變化是否自由而無卡著的地方，若有抓緊解決。

5、輸送機在運轉中，發出的噪聲刺耳時，應打蓋檢查，排除故障。
